Instalação física


O endpoint de todos os Boxes com conectividade LoRaWan é composto por:

  • Tampa protetora;

  • Base;

  • Suporte de fixação em superfície;

  • Suporte interno para 2 pilhas Alcalinas ou Lithium, modelo AA;

  • Antena externa LoRa.

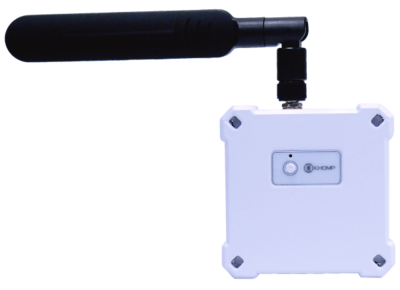

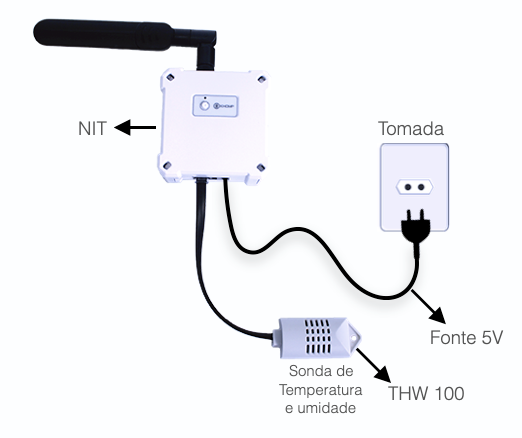

Imagem do Endpoint LoRaWan




Procedimento para instalação:

1. Na parte superior, retire a tampa puxando-a a partir do vinco indicado na imagem anterior.

2. Insira as pilhas no suporte interno.

3. Encaixe novamente a tampa.

Ao ser conectado a uma fonte de energia, o dispositivo iniciará automaticamente o processo de conexão a uma rede LoRa®. Esse modelo é para utilização em ambientes indoor e não oferece proteção do tipo waterproof.

Sensores externos O NIT 20LI/21LI reconhece automaticamente os sensores conectados às entradas RJ12 (indicadas na imagem observada a seguir).

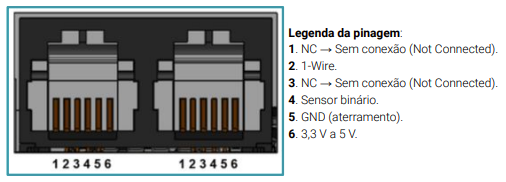

Entradas RJ12

Sonda de temperatura

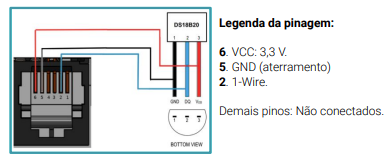

Para DS18B20 no modo ativo: Neste modo a sonda é alimentada pela saída analógica de 3,3 V do NIT, e não apenas pelo barramento digital de dados. Usando esta configuração o conjunto funciona com um cabeamento de até 30 metros de comprimento.

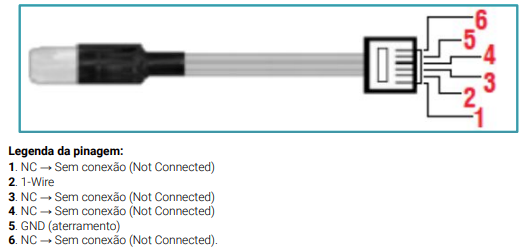

Sonda com sensor de temperatura / umidade 1-Wire - Sensor Termo-higrômetro (temperatura e umidade)

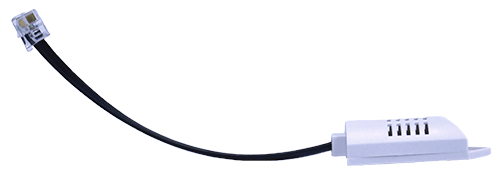

Sensor Termo-higrômetro (temperatura e umidade)

  • Envia mensagens via 1-Wire quando o lado master (Endpoint ou ITS) solicita Físico/Ambiental

  • Dimensões do case protetor: 60x28x15 mm

  • Comprimento do cabo: 15 cm

  • Peso: 14 g

  • Temperatura de operação: -10 °C a 85 °C

  • Umidade de operação****: 0 a 100%(não condensado)

  • Umidade de armazenamento: 0 a 70% Precisão e faixa de leitura

  • Temperatura: ±1.5 ºC, de -10 °C a 85 ºC

  • Umidade: 3%, de 0 a 100%RH (não condensado)

Modo de operação O NIT 20LI/21LI possui um LED RGB, que muda de cor da seguinte forma:

Estado de operação:

  • Desconectado da rede LoRa® :
  • O LED pisca AZUL, indicando tentativa de conexão (esse comportamento é esperado quando o modo de autenticação OTAA é utilizado).
  • Ao conectar à rede LoRa® : O LED pisca AZUL VIOLETA 5 vezes, indicando sucesso na conexão e depois permanece apagado.
  • Conectado à rede LoRa® : O LED pisca VERDE uma única vez, indicando o envio de uma mensagem e depois permanece apagado.
  • Conectado à rede LoRa® : O LED pisca AMARELO uma única vez, indicando o recebimento de uma mensagem e depois permanece apagado.

Funcionamento do Botão

O NIT 20LI/21LI possui um botão de operação utilizado para enviar dados dos sensores do dispositivo e alterar padrões de configuração. Ao ser pressionado apenas uma vez, uma mensagem é enviada e o LED pisca seguindo

a seguinte lógica:

  • Bateria carregada: O LED pisca na cor VERDE.
  • Bateria fraca: O LED pisca na cor VERMELHA.
  • Dispositivo ainda não conectado a uma rede (somente em modo OTAA): O LED pisca na cor AZUL.

Para versões de Firmware entre 2.5.0.0 e 3.0.3.0 Ao ser mantido pressionado de 4 à 8 segundos, O LED será ligado na cor AZUL e, ao liberar o botão, o modo de autenticação será alterado para:

  • ABP, caso esteja configurado para OTAA

        O LED acende na cor VERDE e o dispositivo será reiniciado em seguida.

  • OTAA, caso esteja configurado para ABP

        O LED acende na cor AZUL e o dispositivo será reiniciado em seguida.

Além disso, ao ser pressionado por mais de 10 segundos, as configurações de fábrica são recuperadas.

O LED pisca na cor VERMELHA até o botão ser liberado, e o dispositivo será reiniciado em seguida.

Alterar região LoRaWAN via botão (a partir da versão de Firmware 3.0.4.0)

A partir da versão de firmware 3.0.4.0 o NIT 2xLI é capaz de realizar a troca de região LoRaWAN através do seu botão. Para realizar a troca, alguns passos devem ser realizados:

1. Remover pilhas e/ou fontes externas.

2. Pressionar e manter o botão.

3. Inserir pilhas e/ou fonte externa (mantendo o botão pressionado).

4. Manter o botão pressionado até que o LED acenda. Ao acender, solte o botão.

O LED poderá acender com 4 cores diferentes, cada cor significa uma região diferente do protocolo LoRaWAN.

A cor que o LED acende, representa a região atualmente configurada (indicada a seguir).

5. Com o LED aceso, pressione 1x para alterar a cor/região para a desejada. As cores/regiões são definidas da seguinte maneira:

AU915 → Verde

EU868 → Azul

US915 → Vermelha

LA915 → Amarela

6. Após selecionar a opção desejada, aguarde. O LED irá piscar algumas vezes na cor selecionada e logo em seguida o dispositivo irá reiniciar com a nova região.

O NIT 20LI/21LI possui um processo automático de conexão a uma rede LoRa®. Quando utilizando OTAA, ao ser alimentado, o dispositivo inicia o processo de JOIN. O processo de varredura acontece até que uma rede seja encontrada. Ao se conectar, o dispositivo inicia o processo de leitura dos sensores e envio das informações de forma periódica.

Quando o modo ABP é utilizado, o envio das informações se inicia assim que o dispositivo é ligado.

O dispositivo é visto no gateway ou na aplicação do usuário através da sua identificação única, ou seja, do seu número MAC, que será disponibilizado no produto.

A partir da versão de firmware 3.0.4.0 é possível forçar uma entrada na rede LoRaWAN (JOIN) pressionando o botão do dispositivo e mantendo até que o LED acenda na cor AZUL.Após soltar o botão o dispositivo iniciará o processo de Join Request. Esta operação é muito útil para casos em que o device foi removido do Network Server e necessita entrar novamente na rede.

NOTA: Compatível com a Rede Pública ATC LoRaWAN e com Redes Privadas.





1 - INSTALE O SEU BOX

Primeiro você precisa instalar os dispositivos e conectar os sensores no local a ser monitorado.

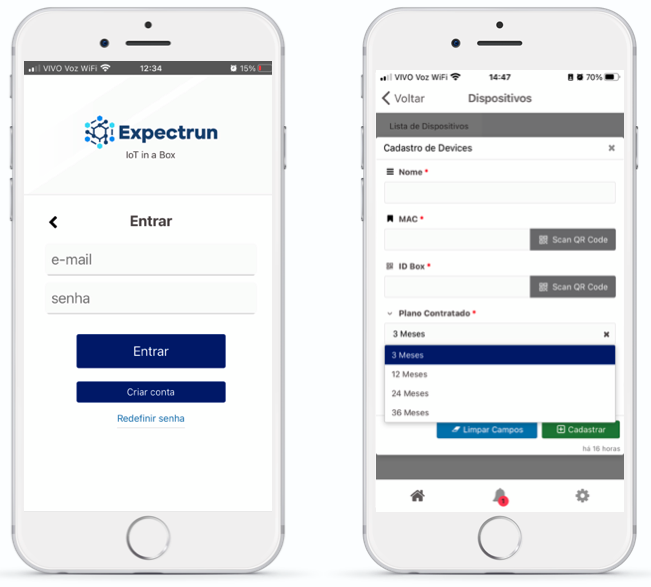

2 - ATIVE O SEU BOX

Para ativar seu BOX na aplicação IoT, basta baixar o aplicativo disponível para iOS ou Android, ou acessar a Web,criar e ativar sua conta em minutos. Após ativar seu usuário, escaneie o QRCode do dispositivo e por último o QRCode do BOX.

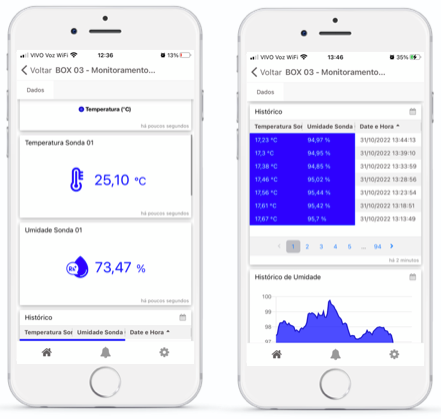

3 - MONITORE O SEU BOX

Pronto, agora você já pode monitorar seu BOX na aplicação conectado a internet de qualquer lugar onde estiver, seja pela WEB ou pelo Aplicativo.

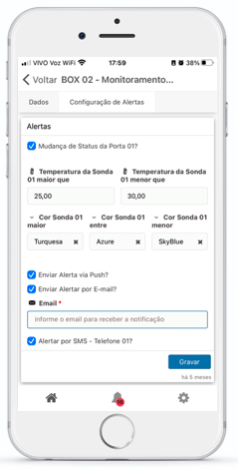

CONFIGURANDO ALERTAS NO SEU BOX


Para configurar os alertas em seu BOX, basta selecionar a ABA "Configurações de Alertas" e seguir intuitivamente a ativação e/ou desativação dos alertas desejados para mínimo, máximo de cada sensor, bem como habilitar o envio de alerta de mudança de status de sensores, para Push, E-mail e SMS, seguindo os passos.

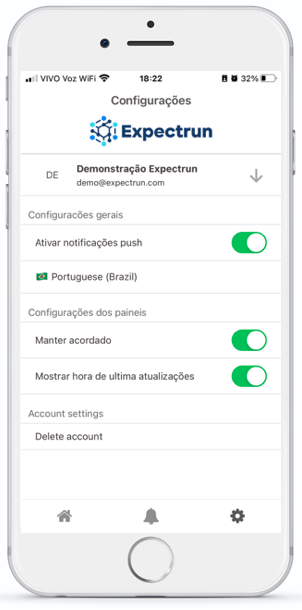

Primeiro é importante ativar nas configurações do aplicativo, as permissões de alertas mantendo habilitado "Ativar notificações de Push" e "Manter Acordado".




Personalização de cores dos gráficos: É possível escolher até 19 tipos de cores diferentes para os gráficos. Basta selecionar o tipo de sensor, clicar em Cor da Sonda ou Sensor, e selecionar no menu o tipo de cor. Após selecionar o tipo de cor, basta salvar e pronto. O gráfico vai passar adotar a cor selecionada.



CONFIRMAÇÃO DE RECEBIMENTO DE ALERTAS DO SEU BOX


Após a confirmação da configuração dos alertas do BOX, a cada evento gerado será enviada instantaneamente a mensagem de alerta do status nos canais configurados.

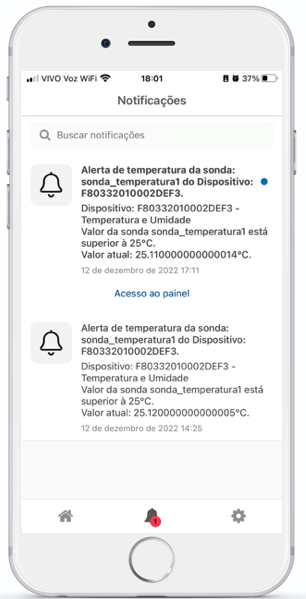

Exemplo de Push Notification, diretamente no aplicativo:

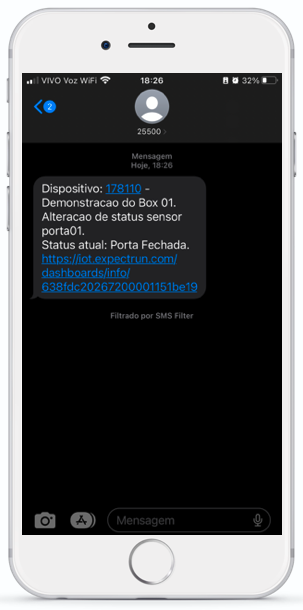

Exemplo de SMS Notification, diretamente no Smartphone:

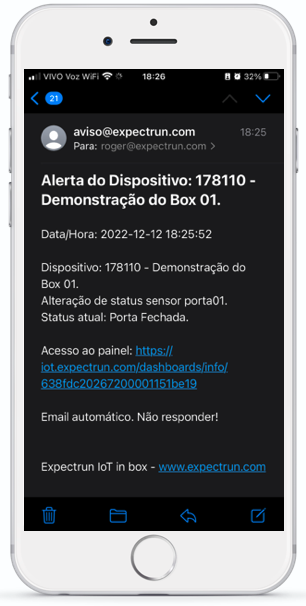

Exemplo de E-mail Notification, diretamente no e-mail:
